СКРЫТЫЕ ПЕТЛИ

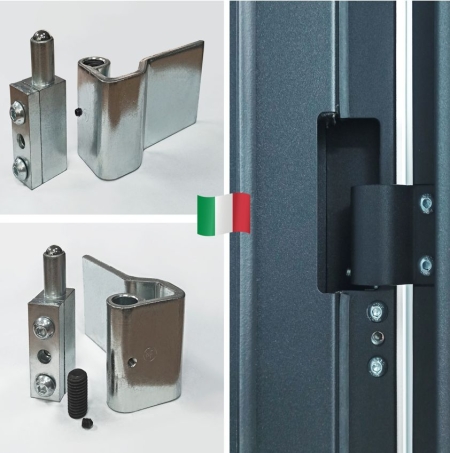

Скрытые петли NF-715 (производства Италия) могут устанавливаться на следующие модели входных дверей Гардиан, в том числе с пакетом «Сейф»:

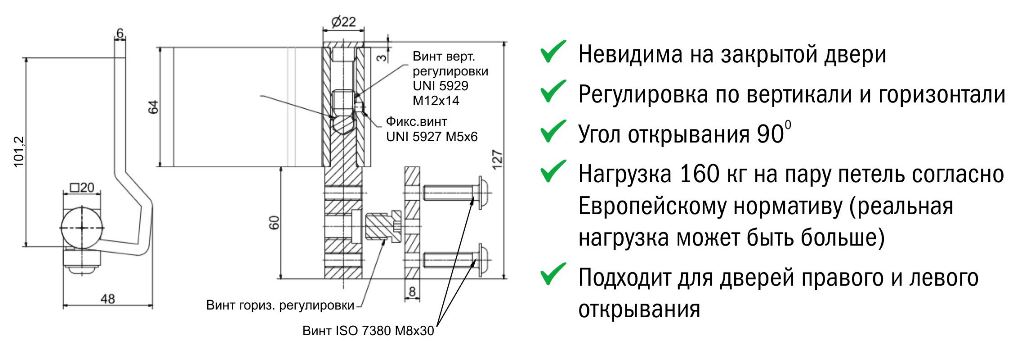

Технические характеристики скрытых петель NF-715:

  • возможны только регулировки полотна по горизонтали и вертикали
  • регулировки прилегания полотна нет (выполняется только в заводских условиях)
  • нагрузка на 2 петли максимум 160 кг, возможна установка 3 петель.
  • угол открывания 90°
  • второй контур уплотнителя прерывается в районе петель



Скрытые петли входных дверей

Количество устанавливаемых петель на входной двери

Количество скрытых петель устанавливается в зависимости от веса (2шт до 160 кг) и размера двери. Всегда устанавливаются 3 скрытые пети NF-715, если дверь более указанного ниже размера*:

Дверной блок  Размер двери

  Гардиан ДС9, Экспириенс 90, Смарт 90

 2300*1050 мм

  Гардиан ДС9 с опцией Сейф

 2100*980 мм

  Гардиан ДС9У

 2100*980 мм

  Гардиан ДС9У с опцией Сейф

 1800*800 мм

* Ограничения даны с учетом панелей до 16 мм включительно, без учета стеклопакетов и других массивных элементов. Возможно увеличение количества петель по усмотрению завода.

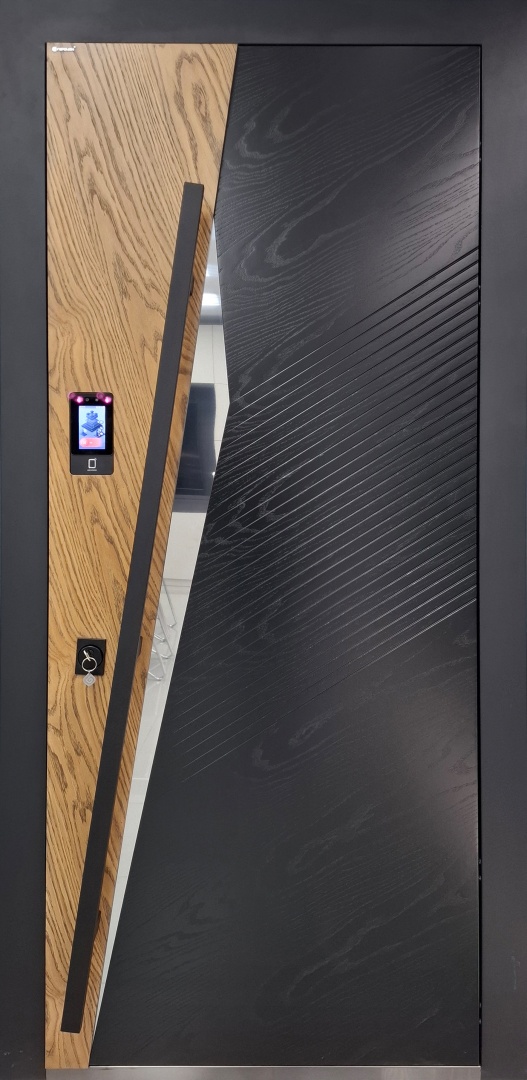

Входные двери со скрытыми петлями



Конструктивные ограничения:

  • Не допускается установка полки (заодно или отдельно) со стороны петель.
  • Не допускается отбортовка /А.
  • Обязательно наличие наружной панели толщиной 6мм, установка только на клей (установка на швеллер не допускается). Максимально допустимая толщина панели 10мм. Отделки снаружи металлом не допускаются.
  • Возможен наружный МДФ наличник, только в размер, его максимальная толщина 10 мм с фаской по всей длине стоевой петельной.
  • Противосъемные фиксаторы не устанавливаются
  • Замки Гардиан 72.16 Кибер-Латч и др. замки, требующие кабель-перехода Abloy, не устанавливаются.



Конструктивные особенности:

  • Дополнительный контур уплотнителя будет разорван в зоне петель
  • В зазоре между полотном и коробкой видны винты и сама петля
  • Карманы петли выступают за габарит коробки на +20мм, необходимо учитывать при определении ширины дверного блока.
  • Обязательно перед установкой двери в проем необходимо отрегулировать полотно по вертикали (через карман петли), так как после монтажа доступ к данной регулировке ограничен (только через окна в крышке петельной)
  • Максимальный угол открытия полотна варьируется около 90°. Зависит от конструктива дверного блока, наличника и наружной панели
